【チュートリアル】123D Design ボタン指輪 Part1
3DCAD 123D Designでボタンを付けられる指輪のモデリング（チュートリアル）をしていきます。
モデリングの流れ
- 指輪のスケッチを描く（Part1）
- スケッチを押し出す（Part2）
- ボタンの4つ穴のスケッチを描く（Part2）
- スケッチを押し出してカット（Part2）
- 完成

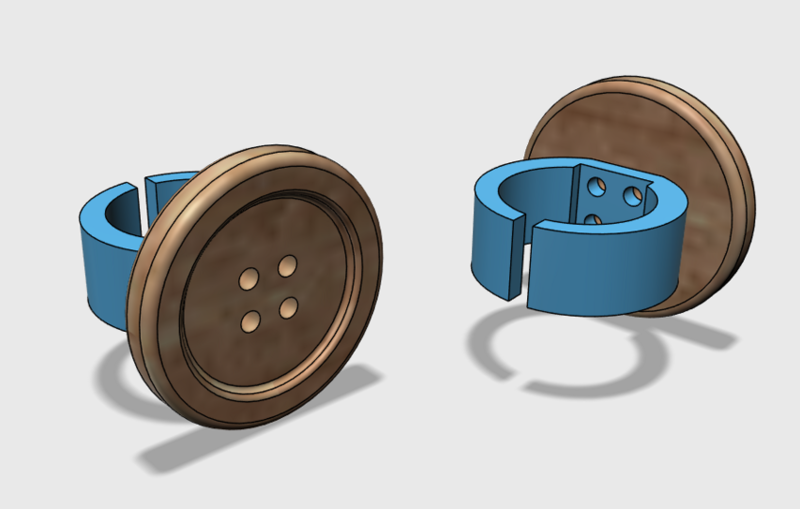

完成イメージ
図1
※今回つくるのは図1中の青い指輪です
図面
指輪には様々なサイズがあり、指の太さによって寸法を変えなくてはいけません。
そのため、皆さんの指に合った寸法でのモデリングを推奨いたします。
当記事では女性向け6号のサイズでモデリングしていきます。
モデリング開始 指輪のスケッチ
図2
123D Design起動後の画面（図2）。
まずは指輪の形状を描いていきます。
図3
SketchのCircle*1コマンドで円を描きます。
図4

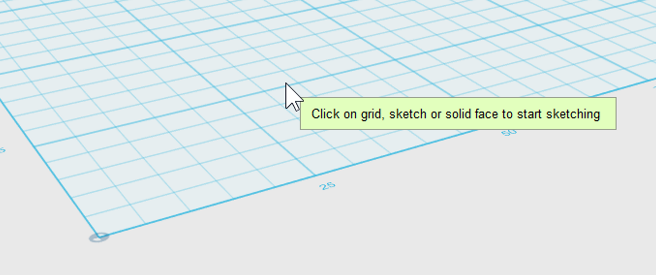

グリッドをスケッチ面として選択します。
図5
次にスケッチを描きやすくするため、画面右上のビューキューブのTOPを左クリックしてTOP ビューに視点変更します。
図6
まずグリッド上の任意の位置を左クリックし、円の中心位置を決めます。
それから円の直径を（図面のD1）14.7mmと入力し、TABキーを押して数値ロックしてから確定します。
図7

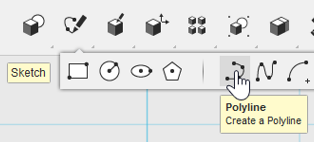

次に補助線としてSketchのPolyline*2コマンドを使います。
スケッチ面の選択では先ほど描いた円のスケッチを選択します。
図8

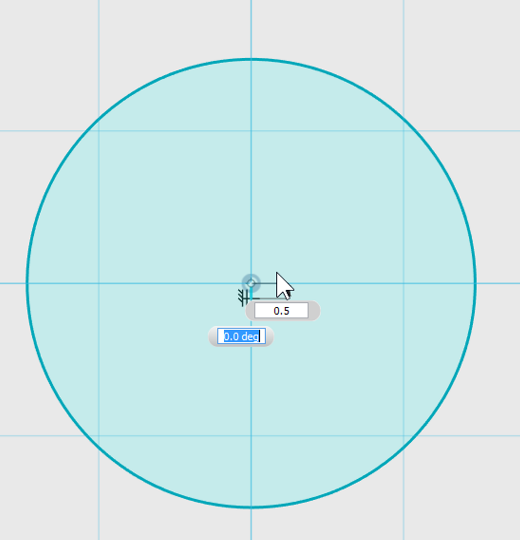

図8のように円の中心から下方向に垂直に長さ0.5mmの直線を描きます。
（操作：キーボードで0.5と入力→TABキーを押して数値ロック→左クリックorEnterキー）
図9
次にSketchのCircleコマンドを使います。

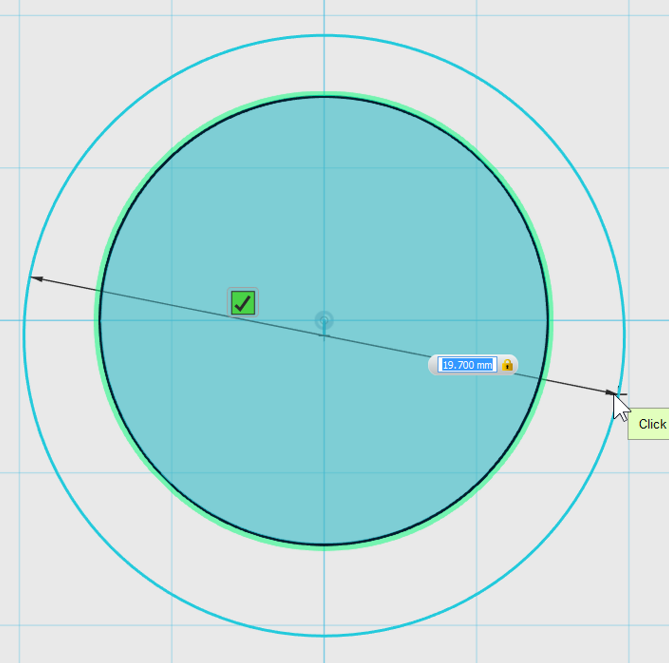

先ほど描いた補助線の端点を中心に直径（図面のD2）19.7mmの円を描きます。
図10
再び補助線（中心線）としてSketchのPolylineコマンドを使い、円の中心に垂直な線を描きます。
寸法は気にしなくて大丈夫です。円からはみ出すように描きます。
図11

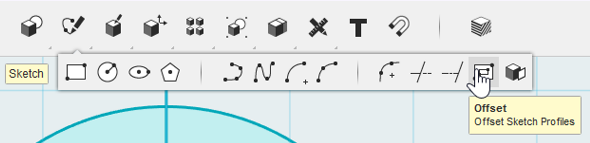

SketchのOffsetコマンドを使います。
図12

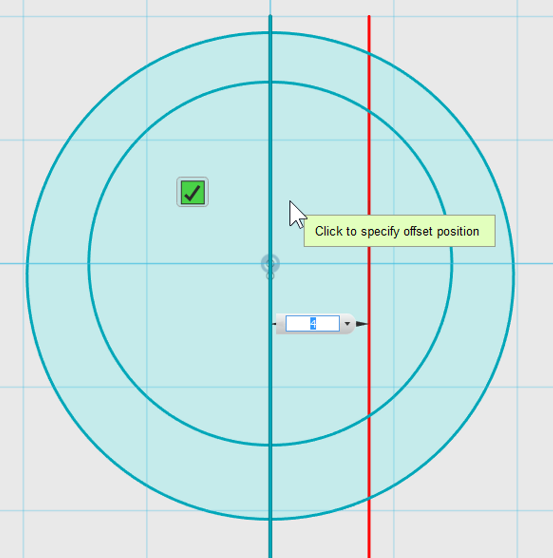

Offsetコマンド実行後、先ほど描いた線を選択して右方向へ4mmオフセットします。
図13

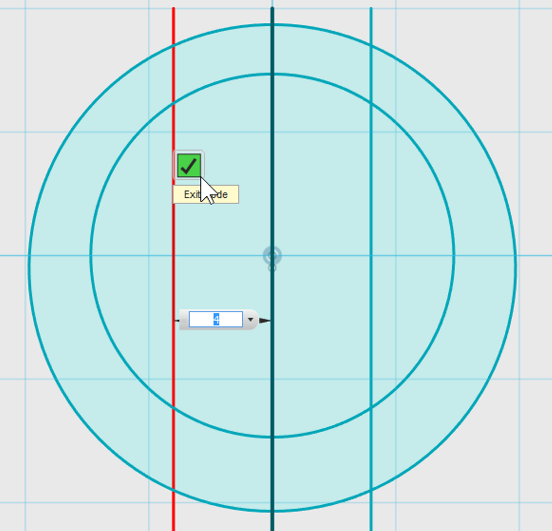

同様のことを左側にも行います。
図14

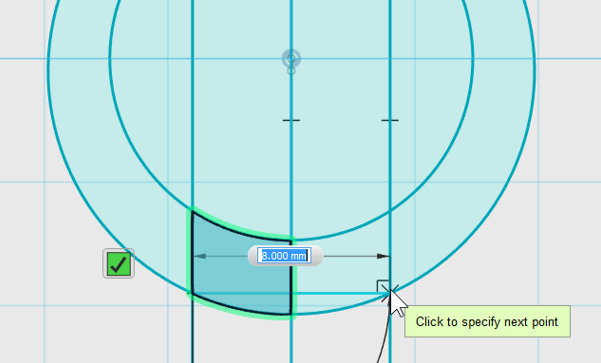

次にSketchのPolylineコマンドを使い、先ほどオフセットしてできた交点同士を図14のように結ぶ線を描きます。
図15
再びオフセットの出番です。今回はよく使います。

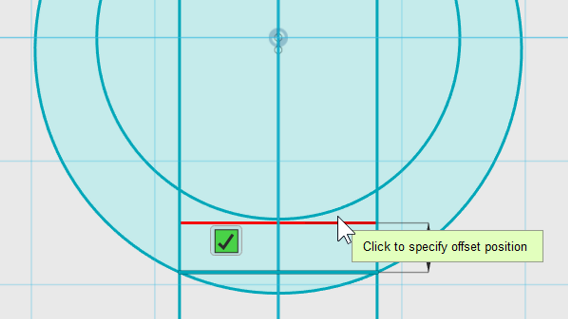

SketchのOffsetコマンドを使い、今描いた線を上方向に2mmオフセットします。
図16
さらにオフセットします。
図10の時に垂直に描いた線を右に1mmオフセットします。
図17
同じように左にも1mmオフセットします。
図18
不要な線を除去するためSketchのTrimコマンドを使います。
図19

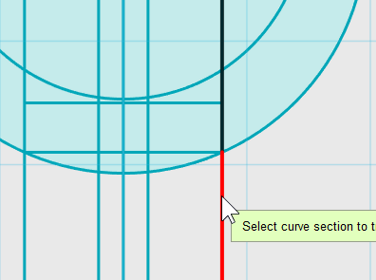

Trimコマンド実行後、マウスカーソルをあわせた箇所から次の交点までを除去することができます。（除去する範囲は赤く表示される）
図20
図20のようになるまで、要らない線を全て除去します。
Part1はここまでです。
次回は押し出しから始めます。
Part2へつづく
