Fusion360 CREATE Pipe 使い方

Pipe

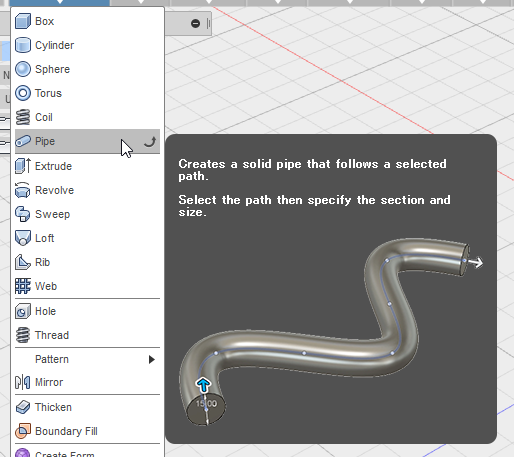

場所：MODELツールバー＞CREATE＞Pipe

読み方：パイプ

図1

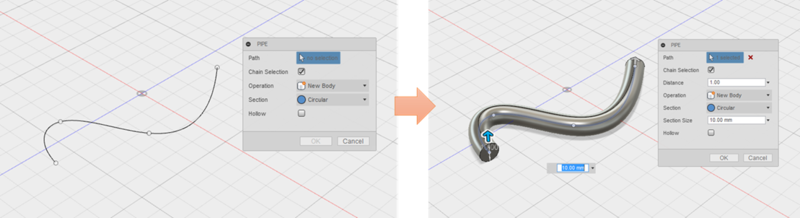

Pipeは、作成するモデルの通り道を選択し、直径等を指定してパイプ形状を作成することができる。

図2

図2中の用語について

• Path　＝　通り道。スケッチの線や既存モデルのエッジを選択する。
• Chain Selection　＝　チェーン選択。
• Distance　＝　距離。0～1.0で距離を指定できる。
• Operation　＝　作成するモデルの操作。
• Section　＝　断面形状。
• Hollow　＝　中空。

Pathの選択

選択方法には以下２つの方法がある。

1. スケッチ曲線を選択する。
2. 既存のモデルのエッジを選択する。

１の方法は図2と同じ結果となるため解説を省く。

次に方法２についてみていく。

まず、既存のモデルを選択するが、今回は下図のモデルを使用する。

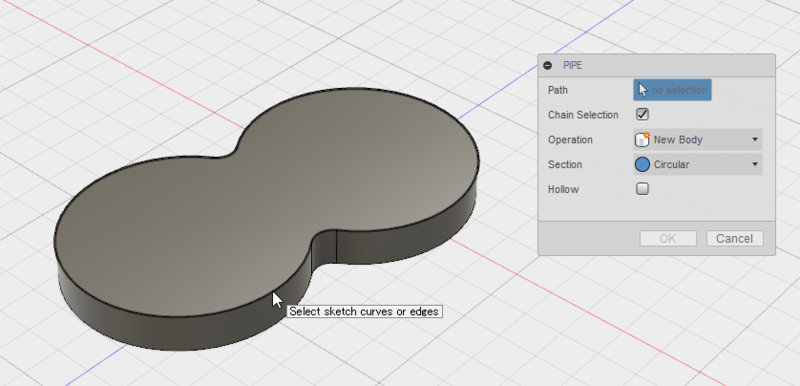

図3

Pipeコマンド実行後、図3のモデルのエッジにマウスカーソルを合わせている（図3）。

図4

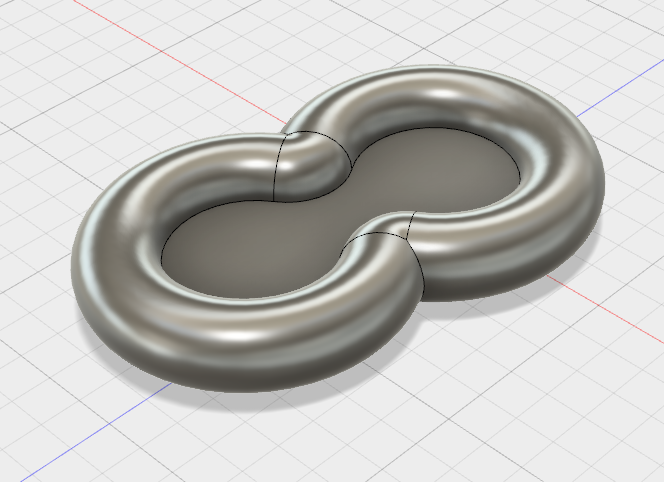

エッジ選択後、数値を少しいじった結果が図4となる。

Chain Selectionについて

チェーン選択ともいうが、こちらの使い方をみていく。

デフォルトではChain SelectionはONになっている。

これはつながっているとみなされる線、エッジは自動ですべて選択される。

図5

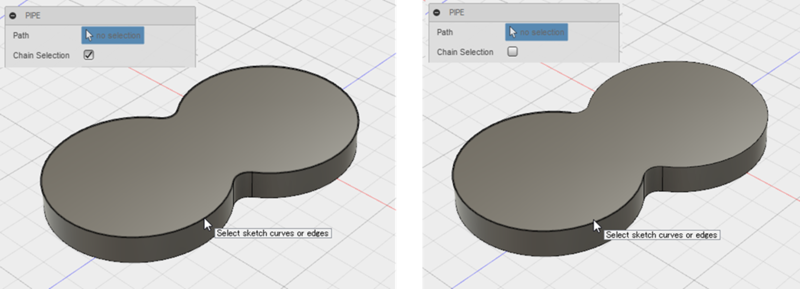

図5左はChain Selection：ON。右はChain Selection：OFFにしている。

• ONのときはつながっている（正接）エッジはすべて選択されている。
• OFFのときはひとつのエッジ要素（交点まで）を選択している。

Operationについて

Operationについては別の記事にて解説する。

Fusion360 Operation 解説 - いそっぷ

Sectionについて

Sectionでは断面形状を変更できる。

図6

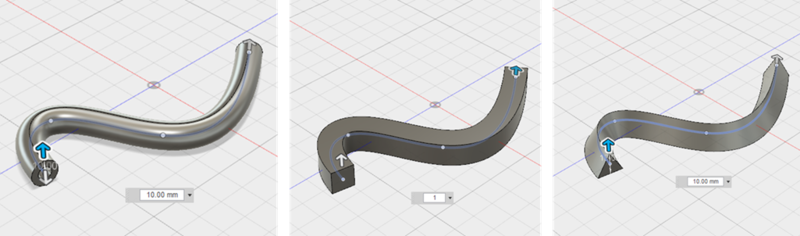

• Circular　＝　円形（図7左）。
• Squware　＝　正方形（図7中央）。
• Triangular　＝　三角形（図7右）。

図7

Hollowについて

Hollowではパイプ形状を中空にするかしないかを設定できる。

図8

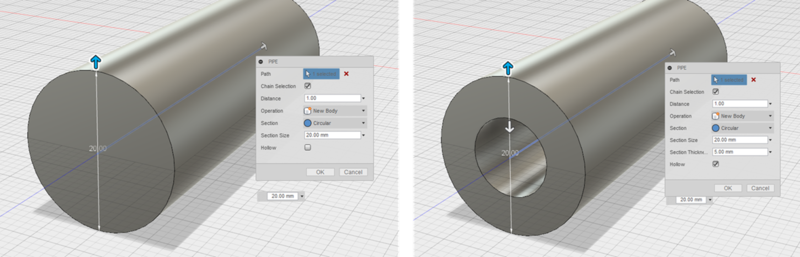

図8左はHollow：OFF。図8右はHollow：ON。

HollowをONにすると新しい数値入力欄が表示される。

図9

• Section Thickness　＝　厚さを決めることができる。

おわり
